LSTM(Long Short Term Memory)

1. LSTM(Long Short Term Memory) 배경
2. LSTM 셀 구조
3. 주요 하이퍼파라미터
4. 기능 및 특징
5. 활용 사례
6. 예시 코드

---

1. LSTM(Long Short Term Memory) 배경

• 1997년 Hochreiter & Schmidhuber에 의해 처음 소개됨[1]
• LSTM 은 RNN(Recurrent Neural Network)의 한 종류로, 전통적인 RNN의 느린 학습 속도와 state 간의 거리에 따른 Vanishing gradient problem을 개선한 모델로서 시계열 데이터 예측에 자주 사용되고 있음
  • 기존 딥러닝 방법론의 경우 ‘Vanishing gradient(기울기 소멸)’로 인해 'Long-term dependency(장기 의존성)'을 고려하지 못하는 문제[2]가 발생함
  • LSTMs은 RNNs에 memory cells, gates 구조를 도입하여 전통적 RNN 모델에서 발생하는 vanishing gradient 문제를 해결하고 장기 메모리를 유지할 수 있음

Vanishing & exploding gradient 기울기 소멸 & 폭주	-  소멸: 역전파 과정에서 계층을 거칠수록 손실 기울기 값이 점점 작아져 초반 계층 학습이 잘 안되는 현상 -  폭주: 계층을 거칠수록 손실 기울기가 점점 커져 초반 계층의 학습이 안 되는 현상 -  RNN의 네트워크가 커질수록(시간이 길어질수록) 발생할 가능성이 커짐	소멸
		폭주
long-term dependency	-  RNN은 입력 time frame이 길어지면 vanishing & exploding gradient 발생 가능성이 높아지는 현상이 발생함 -  따라서 전통적인 RNN의 경우 먼 시간대 사이의 패턴을 포착하기 어렵기 때문에 long-term dependency가 중요한 데이터를 학습할 수 없음

2. LSTM 셀 구조

 1) LSTM 기본 구조

• LSTM 네트워크에서 LSTM cell(memory cell)은 3개의 gate(Output gate, input gate, forget gate)를 가짐
• 이 구조를 통해 LSTM은 관련 정보를 선택적으로 보존하고 삭제할 수 있으며 보존한 정보를 다음 cell으로 전달하는 순환 신경망(Recurrent network) 형태를 가짐

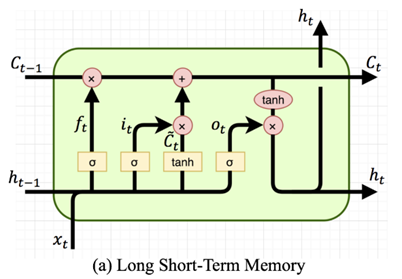

LSTMs 전체 구조	LSTM Cell 내부구조

• 각 LSTM cell은 하나의 time-step을 연산하며 시작부터 끝까지 순차적으로 진행되면서 이전 time-step의 정보를 cell state(C)와 hidden state(h)를 이용해 전달함
• LSTM의 cell state를 다음 cell으로 전달하며 cell state에 정보를 추가하고 삭제하는 과정을 gate라고 불리는 구조에 의해 제어함

• Cell state: 장기 상태(long term state), 기억을 오랫동안 유지할 수 있는 구조로 LSTM이 진행되는 일종의 체인역할을 하며 gate를 통해 선형적인 상호작용만을 진행함
• Hidden state: 단기 상태(short term state), 계층의 출력이 되며 다음 time-step으로 정보를 전달함

• LSTM 네트워크 모델에서 cell state를 업데이트 하고 hidden state output(ht)을 계산하는 과정 4개의 층(layer)를 통해 진행되며 이를 수식으로 다음과 같이 나타낼 수 있음 [7]

• LSTM 셀의 각 층(layer)에서는 이전 셀의 정보(ht-1) 중 일부를 삭제하고(forget), 새로 받은 정보(xt)를 기억하고(input), cell 상태(state)를 업데이트하고, 다음 셀에 보낼 정보(ht)를 구성하는(output) 연산을 수행함

  2) LSTM cell layer별 기능 상세 설명

[Step 1] Forget gate	-  LSTM의 첫번째 단계는 cell state에서 어떤 정보를 버릴 것인가를 결정하는 것이며 이는 "forget gate layer"의 시그모이드 층에서 결정됨 -  Forget gate에서는 이전 hidden 값 ht-1 과 현재 입력값 xt 를 확인하고 이전 cell state Ct-1 에 있는 각 요소에 대해서 0과 1사이의 값을 생성함(1 - 모두 보존, 0 - 모두 제거) - 이 값은 최종 Ct 를 결정할때, Ct-1 과 곱해지는 값으로 이전의 cell state 정보를 얼마나 통과시킬지를 결정함
[Step 2] Input gate	- Input gate에서는 어떤 새로운 정보를 cell state에 저장/추가할 것인가하는 업데이트 정보를 결정 - input gate layer라고 불리는 시그모이드 층에서 어떤 값을 업데이트할지 결정 sigmoid -> [0, +1] - tanh 층에서는 state에 추가될 수 있는 새로운 후보 cell state 값(벡터, Ct )를 생성 tanh -> [-1, +1] - it는 현재 정보를 기억하기 위한 게이트로, 이 값은 sigmoid 함수를 사용해 0~1이지만 Hadamard product를 하는 Ct 는 hyperbolic tangent(tanh) 결과이므로 –1~1 값을 가져 결과가 음수가 될 수 있음
[Step 3] Cell state 업데이트	- 이전 cell state(Ct-1 )를 새로운 cell state(Ct )로 업데이트하는 과정. - 결정된 forget 값을 이전 Ct-1 과 곱하고, input 값과 새로운 cell state 후보(Ct )를 곱해 계산함
[Step 4] Output gate	- 무엇을 출력할지 정하는 게이트로, 계산된 현재 cell state(Ct) 중 일부를 선택적으로 필터링하여 출력함 - 시그모이드 층을 써서 현재 cell state 중 어떤 부분을 출력할지 선택 -> ot - cell state를 tanh 함수(-1~+1)를 사용해 위에서 구한 ot 와 곱하여 최종적으로 출력할 부분을 결정하여 LSTM의 최종 결과를 도출함 ot 는 최종 결과 ht 를 위한 게이트로 cell state의 hyperbolic tangent를 Hadamard product한 값이 LSTM의 최종 결과가 됨



3. 주요 하이퍼파라미터

• Keras LSTM 하이퍼 파라미터

파라미터명	default	설명
activation (활성화 함수)	Tanh	- Tanh: cell state 업데이트, output gate에 사용되며 tanh 레이어를 통해 새로운 후보 cell state 벡터를 생성하고, 최종 cell state를 도출함 -  뉴럴 네트워크의 입력값 평균이 0이 아닌 경우 학습 성능 저하가 발생할 수 있어 sigmoid 대신 Tanh 모형을 사용함[3]
recurrent_ activation (순환 활성화 함수)	Sigmoid	- sigmoid 사용 이유:  LSTM의 forget, input, output gate layer에 사용되며 0(아무것도 통과시키지 않음)~1(모두 통과시킴) 사이 값이 출력되어야 하기 때문에 sigmoid 함수 사용
input_size (피처 수)	Input 피처 수	- input feature dimension을 의미함(input 데이터 피처 수)
epoch		- 너무 많으면 과적합(overfitting), 너무 적으면 학습이 제대로 되지 않음(underfitting)
num_layers (히든 레이어 층 수)		- LSTM layer를 얼마나 쌓을지를 의미한 - hidden layer 층수가 증가할수록 gradient vanishing 확률 증가
Hidden_size (히든 레이어 노드 수)		- 히든레이어 크기(노드 수), input을 내부에서 어떤 feature dimension으로 변환할지를 지정
Bias	True	- bias term을 둘 것인지 결정
Dropout		- 삭제할 데이터 비율, generalization이 잘 안될 경우 조정
go_backwards	False	- 양방향(Bidirectional) LSTM 사용 시 forward_layer, backward_layer 설정(True) - 양방향 LSTM의 경우 순차적인 입력값에 대해 이전 데이터와의 관계 뿐만 아니라 이후 데이터와의 관계까지도 학습함
optimizer (최적화 함수)	Adam	- adam: 𝐿2 Norm을 사용하기 때문에 급등락하는 데이터에 민감함 - adamax: 𝐿∞ Norm을 사용해 급등락하는 데이터의 영향이 줄어들 수 있음 - 그 외 SGD, RMSprop, Adam, AdamW, Adadelta, Adagrad, Adamax, Adafactor, Nadam, Ftrl 등이 있음
learning rate (학습률)	0.01	- 최적화 함수의 학습률이 시간 경과에 따라 변화하는 정도
loss (손실함수, loss function, cost function)		- 예측값과 실제값에 대한 오차 계산 함수 - mean_squared_error: mean(square(y_true - y_pred), axis=-1) - 그 외 mean_absolute_error function, mean_absolute_percentage_error function, mean_squared_logarithmic_error function, cosine_similarity function, huber function, log_cosh functioncategorical_crossentropy 등이 있음



4. 기능 및 특징

• 순환 신경망(RNN)과 같은 딥러닝 모델은 단순 신경망과 비교할 때 시공간 시퀀스 모델링 및 동적 시스템 모델링에 적합함[4]
• 데이터 시퀀스가 많을 경우의 장기 종속성에 대한 RNN의 한계를 LSTM이 보완할 수 있음
• 기존 RNN에서 input 비율(it), forget 비율(ft), ouput 비율(ot)까지 총 3개의 파라미터가 추가된 구조에 해당됨







5. 관련 문헌

가)    COVID-19 & LSTM

저자	활용모델	결과 요약
[5]	LSTM, SEIR	-     중국 COVID-19 예측에 LSTM이 비교 모델로 사용되었으며 SEIR 모델(Susceptible–Exposed-Infectious-Recovered model: 전염병 확산 모델)에 비해 좋은 성능을 보임
[6]	LSTM	-     전세계 COVID-19 감염 추세와 캐나다 데이터 비교 예측에 LSTM 모델을 활용함
[9]	LSTM	-     인도 COVID-19 일일 신규 감염 예측을 위해 단변량 및 다변량 LSTM을 활용함



나)    LSTM, 그 외 머신러닝 모델 활용

저자	활용모델	결과 요약
[7]	ConvLSTM	-     Convolutional LSTM기반 미래 강우량 시계열 예측을 진행함
[8]	CNN	-     앙상블 분석기법과 CNN(Convolutional Neural Network)기반 풍력발전 시계열 예측을 진행함

---

References

[1] S. Hochreiter and J. Schmidhuber, "Long Short-Term Memory," in Neural Computation, vol. 9, no. 8, pp. 1735-1780, 15 Nov. 1997, doi: 10.1162/neco.1997.9.8.1735.

[2] Bengio, Y., Simard, P., & Frasconi, P. (1994). Learning long-term dependencies with gradient descent is difficult. IEEE transactions on neural networks, 5(2), 157-166.

[3] LeCun, Y., Kanter, I., & Solla, S. (1990). Second order properties of error surfaces: Learning time and generalization. Advances in neural information processing systems, 3.



[4]Elman J. L. and Zipser D., “Learning the hidden structure of speech,” The Journal of the Acoustical Society of America, vol. 83, no. 4, pp. 1615–1626, 1988.

[5]Yang Z., Zeng Z., Wang K., Wong S.-S., Liang W., Zanin M., et al. “Modified seir and ai prediction of the epidemics trend of COVID-19 in china under public health interventions,” Journal of Thoracic Disease, vol. 12, no. 3, p. 165, 2020. pmid:32274081

 [6]Chimmula V. K. R. and Zhang L., “Time series forecasting of COVID-19 transmission in canada using lstm networks,” Chaos, Solitons & Fractals, vol. 135, p. 109864, 2020. pmid:32390691

 [7] S. Xingjian, Z. Chen, H. Wang, D.-Y. Yeung, W.-K. Wong, and W.-c. Woo, “Convolutional lstm network: A machine learning approach for precipitation nowcasting,” in Advances in neural information processing systems, 2015, pp. 802–810.

 [8]Wang, H. Z., Li, G. Q., Wang, G. B., Peng, J. C., Jiang, H., & Liu, Y. T. (2017). Deep learning based ensemble approach for probabilistic wind power forecasting. Applied energy, 188, 56-70.

 [9]Chandra, R., Jain, A., & Singh Chauhan, D. (2022). Deep learning via LSTM models for COVID-19 infection forecasting in India. PloS one, 17(1), e0262708.
